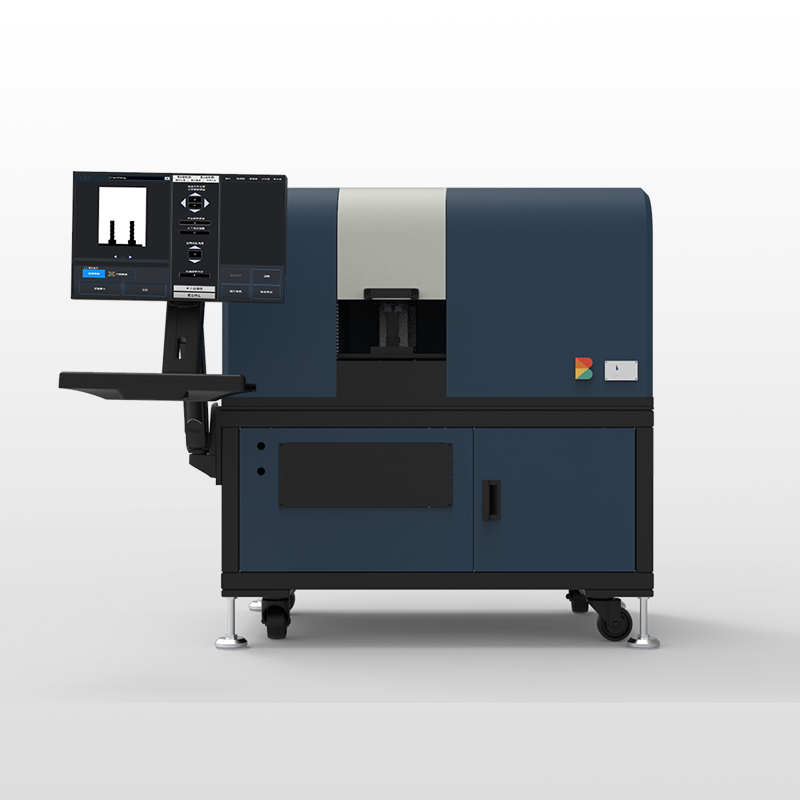

卧式智能光学辨识2D量测仪

型号 : SC-4AT / SC-4AT1-100

优势与特色

  • 卧式光学远心镜头量测架构,搭载高精度真空吸附载物位移平台,达成一次量测数个待测物。
  • 数秒内,一次量测待测物多个尺寸,省去多站检测时间,大幅提升企业的量测作业效率。
  • 人工智能辨识功能,轻松操作无负担,无论是谁都能得到稳定精确的量测结果。

核心技术

卧式光学远心镜头量测架构 / 人工智能辨识量测 / 高精度真空吸附载物位移平台 / 量测资料数据统计。

SC-4AT 系列之应用案例

RD首件作品、初期品检查 / 制程中PQC、抽样检查 / 出货OQC检查 / 验收IQC检查

多元的量测用途

可应用于:各式螺丝、螺帽、螺杆、铆钉、齿轮、成形铣刀、凸轮轴.....等,各种轴对称柱状物工件、刀具和零件并一次量测多个待测物及同时进行多项尺寸量测。

型号 SC-4AT1-100
受光镜头 遠心鏡頭
照明系統 LED遠心平行光源
影像量测 搭配X轴位移平台
量测范围(X轴*Y轴)
300mm * 85mm
量测精度 ±5μm(註1、2、)
最小显示单元 0.1μm
X轴位移平台 有效行程:300mm
Z轴位移平台 有效行程:100mm
载物台旋转角度 ±15度
调焦行程范围 130mm
外观尺寸 1560mm(L)*750mm(W)*1250mm(H)
重量 180Kg
使用电源 电压AC 110V/60Hz 电流10A

*1.设备环境要求:操作环境温度20°C ± 5°C,湿度30%-80%,震动<0.002g 低于15Hz。

*2.设备精度已实际出厂精度为准。
